1. Conceitos básicos

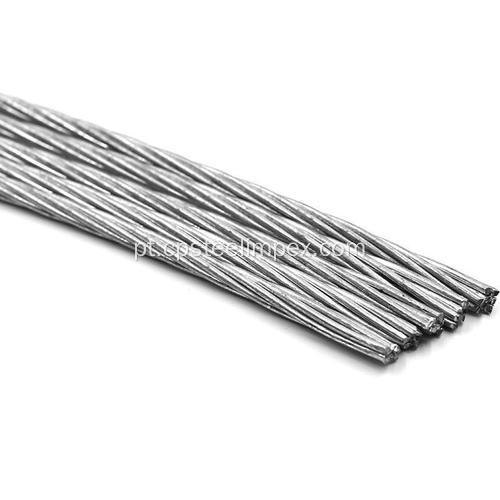

9.53 A fita de aço protendida galvanizada é um produto de aço feito de vários fios de aço de alta resistência, onde "9,53" geralmente se refere ao diâmetro nominal da fita de aço de 9,53 mm. Sua camada externa é galvanizada a quente para aumentar a resistência à corrosão e é um membro de carga de carga comumente usado em estruturas de concreto protendido.
2. Estrutura e material
Composição estrutural
Geralmente feito de 7 fios de aço de alta resistência, 1 fio de aço no centro e 6 fios de aço na periferia são enrolados em espiral para formar uma estrutura torcida estável.
Para fios de aço com um diâmetro nominal de 9,53 mm, sua área de seção transversal, tensão quebrada e outros parâmetros devem cumprir os padrões nacionais relevantes (como GB/T 5224).
Características do material
Material de arame de aço: aço de alto carbono (como 82b, 72a, etc.), desenhado e temperado a frio, alta resistência (a resistência à tração é geralmente ≥1860mpa) e uma boa tenacidade.
Camada galvanizada: formada pelo processo de galvanização por quentes, a espessura da camada de zinco é geralmente ≥35μm (ajustável de acordo com o ambiente de uso), que desempenha uma função de proteção eletroquímica para impedir que o aço enferrujasse.
3. Principais indicadores de desempenho
Item Parâmetros típicos Requisitos padrão
Diâmetro nominal 9,53mm desvio permitido ± 0,15mm
Área transversal de aproximadamente 54,8 mm² --——
Resistência à tração ≥1860mpa GB/T 5224 estipula ≥1860mpa
Quebra de força de tração ≥102kn (ajustado de acordo com o grau de força) --—
Teste de sulfato de cobre da camada galvanizada ≥4 vezes sem ferrugem vermelha GB/T 2972 padrão
Taxa de relaxamento 1000 horas Taxa de relaxamento ≤2,5% (20 ℃, estresse inicial 70% de resistência à tração nominal) GB/T 5224 requer ≤3,5%
4. Processo de produção
Preparação do fio de aço: o tarugo de aço com alto teor de carbono é enrolado a quente e a frio desenhado em fios de aço de diâmetro especificado, e depois temperado para eliminar o estresse interno e melhorar a tenacidade.
Twisting: 7 fios de aço são torcidos a uma distância de torção específica em uma máquina de encalhamento para formar um fio de aço.
Galvanizando: Através do processo de galvanização a quente, uma camada uniforme de zinco é formada na superfície da cadeia de aço para melhorar o desempenho da anticorrosão.
Relaxamento: a fita de aço acabada passa por um teste de relaxamento por tensão para garantir o desempenho estável sob carga de longo prazo.
9.53 Aplicação prática de fios de aço protendido galvanizado
I. Campo de engenharia de construção
Estrutura de concreto protendido
Engenharia da ponte: Usado para protentar de vigas simplesmente suportadas, vigas contínuas, pontes estaiadas de cabo, etc., como o reforço das vigas principais de pontes rodoviárias e pontes ferroviárias.
Prédios altos: usados para construção protendida de lajes, telhados e paredes de piso de grande porte para reduzir rachaduras de concreto e melhorar a capacidade de rolamento da estrutura.
Pilhas e pólos de tubo: usados como força principal em pilhas e postes de tubo de concreto pré -moldados para melhorar a resistência e a durabilidade das trincas.
Engenharia de Ancoragem Geotécnica
Suporte de inclinação: o solo da encosta é fixado por cabos de ancoragem (feitos de fios de aço) para evitar deslizamentos de terra, o que é comum em projetos de conservação de água, mineração e construção de estradas.
Suporte ao túnel: usado como hastes de ancoragem na escavação do túnel para reforçar a rocha circundante e garantir a segurança da construção.
2. Conservancy de água e engenharia hidrelétrica
Barragem e luta: Usado para reforço protendido de corpos da barragem e pilares da porta para melhorar a impermeabilidade estrutural e a resistência a trincas.
Oleoduto de água: os fios de aço são usados como tendões protendidos em tubos de água de concreto protendido (PCCP) para suportar a pressão interna da água.
3. Engenharia de tráfego
Corrimãos de rodovias: os fios de aço são usados como membros de tração em algumas estruturas de proteção de alta resistência para melhorar a resistência à colisão.
Donletes ferroviários: os fios de aço estão incorporados em que dormem em concreto protendido para melhorar a resistência à flexão dos dormentes.
4. Outros campos
Engenharia Marinha: como componentes protendidos de fundações de energia eólica offshore e terminais de portas, usando camadas galvanizadas para resistir à corrosão da água do mar.
Agricultura e pesca: Usado para o reforço de molduras de efeito estufa e gaiolas de aquicultura para suportar o vento e as cargas de neve.
Vantagens e precauções de aplicativos
1. Vantagens
Alta resistência e alta durabilidade: alta resistência à tração e camada galvanizada pode prolongar a vida útil do serviço, adequada para ambientes agressivos (como umidade e spray de sal).
Construção conveniente: o comprimento pode ser personalizado de acordo com os requisitos de projeto, o processo de tensionamento é maduro e a eficiência da construção é alta.
Econômico: Comparado com as barras de aço comuns, reduz a quantidade de concreto, reduz o peso morto da estrutura e tem vantagens abrangentes de custos óbvias.
2. Precauções
Armazenamento e transporte: evite ambientes úmidos, levante o fundo durante o armazenamento e cubra com pano impermeável para evitar danos à camada galvanizada.
Especificações de construção: O valor do estresse deve ser controlado durante o processo de tensionamento para evitar o excesso de tensionamento e quebra; A extremidade da âncora deve ser tratada com anticorrosão (como aplicar a manteiga e embrulhar bainhas).
Adaptabilidade ambiental: Em ambientes altamente corrosivos (como águas residuais industriais e solo ácido forte), são necessárias medidas adicionais de anticorrosão (como o revestimento epóxi).
Resumo
9.53 Os fios de aço protendidos galvanizados tornaram -se o material central das estruturas protendidas nos campos de construção, conservação da água e transporte devido à sua alta resistência e resistência à corrosão. Sua aplicação não apenas melhora a segurança e a durabilidade das estruturas de engenharia, mas também promove o desenvolvimento técnico de estruturas grandes e complexas. No uso real, é necessário controlar estritamente o material, o processo de construção e as medidas anticorrosão em combinação com os requisitos de engenharia para dar um jogo completo às suas vantagens de desempenho.
