Introdução ao fio de aço protendido com baixo relaxamento com um diâmetro de 17,80 mm e uma força de 2230mpa
I. Definição e estrutura do produto
O fio de aço protendido é uma barra de aço em espiral feita de vários fios de aço de alta resistência. Melhora a resistência a trincas e a capacidade de rolamento das estruturas de concreto aplicando a Prestress. O diâmetro de 17,80 mm refere-se ao diâmetro do círculo circunscrito da fita de aço, que pertence a um modelo de tamanho grande; A força de 2230MPA significa que sua força de tração atinge o nível de força ultra-alto (a força da fita de aço comum é geralmente 1720-1860MPa); O baixo relaxamento significa que a perda de tensão causada pelo relaxamento do estresse da fita de aço sob estresse é significativamente menor que a da fita de aço comum (por exemplo, a perda de tensão em 1000 horas é ≤2,5%, enquanto a taxa de perda da fita de aço comum é de cerca de 8%a 10%).
Ii. Materiais e processo de produção
Composição do material:
Material do fio de aço: Aço de alto carbono (como aço 82b) com um teor de carbono de cerca de 0,8%, suplementado com elementos de liga como manganês e silício para melhorar a força e a tenacidade.
Forma estrutural: geralmente de 7 fios (1 fio de aço central + 6 fios de aço externo), o passo da torção é 12-16 vezes o diâmetro para garantir a estabilidade estrutural.
Processo de produção:
Pré-tratamento com haste de fio → Desenho frio → Torção → Tratamento de relaxamento de estresse (eliminando o estresse interno por aquecimento constante em temperatura) → Tratamento da anticorrosão da superfície (como galvanização e revestimento de epóxi opcional).
Iii. Propriedades e características mecânicas
Indicadores específicos do tipo de parâmetro
Resistência à tração ≥2230MPa, excedendo em muito a aço de construção comum (como a resistência à tração da barra de aço HRB400 de cerca de 400MPa).
Força de escoamento (condição a 0,2%) ≥2000MPa, a seção elástica da curva de tensão-deformação é longa, adequada para estruturas sob alta estresse.
Desempenho de relaxamento em 20 ℃, quando a tensão inicial é de 70% da força nominal, a perda de tensão em 1000 horas é ≤2,5%, reduzindo a atenuação do estresse da estrutura posterior.
Alongamento: alongamento após fratura ≥ 3,5%, garantindo que o material tenha uma certa capacidade de deformação plástica quando submetida a estresse para evitar falhas quebradiças.
Resistência à fadiga: sem fratura após 2 milhões de ciclos de carga (amplitude de tensão 195MPa), adequada para ambientes de carga dinâmica (como pontes).
4. Escopo de aplicações de uso e engenharia
(I) Campo de engenharia de construção
Estrutura de concreto protendido de grande porte:
Cenários de aplicação: Dome do estádio, terminal do aeroporto, feixe de grande extensão da planta industrial, estrutura da placa (como feixe de teto com extensão> 30 metros).
Vantagens: ao aplicar a Prestress para compensar a tensão de tração gerada pela carga, reduza as rachaduras de concreto e melhore a durabilidade estrutural.
Arranha-céus e paredes de construção:
As lajes protestadas não usadas em edifícios super altos (como camadas de transferência com espessura> 300 mm) reduzem o peso próprio e melhoram a resistência à trinca.
(Ii) campo de engenharia de pontes
Pontes de concreto protendido:
Tendões protendidos internos/externos de vigas simplesmente suportadas, vigas contínuas e vigas T, especialmente adequadas para pontes com um período de 50 a 150 metros (como viadutos da rodovia).
Pontes de suspensão e suspensão:
Os cabos de pontes estaios de cabo (precisam ser combinados com âncoras de alta resistência), os fios principais do cabo de pontes de suspensão (fios de aço de 17,8 mm de diâmetro podem ser usados como fios únicos, e vários fios são combinados para formar o cabo principal).
(Iii) Engenharia e Infraestrutura Geotécnica
Slope e Foundation Pit Support:
Os cabos de ancoragem de alta resistência (como cabos de ancoragem feitos de fios de aço de 17,8 mm de diâmetro, com uma força de ancoragem de até 500-1000kn) são usados para suporte profundo no poço de fundação e reforço da inclinação da rodovia.
Engenharia de túnel e mineração:
Hastes de ancoragem protendidas de revestimentos de túnel e ancoragem de túneis de alto estresse para resistir à deformação da rocha circundante.
Projetos de conservação da água: reforço protendido de corpos da barragem e estruturas de suporte de aqueduto para suportar a pressão da água e a tensão de deformação da temperatura.
(Iv) Campos de engenharia especiais
Usinas nucleares e vasos de pressão: os tendões protendidos anulares da contenção da usina nuclear devem atender a alta segurança e baixos requisitos de relaxamento para evitar vazamentos radioativos.
Engenharia marinha: reforço protendido de estacas da Fundação de Energia Eólica Offshore e sistemas de ancoragem de plataformas offshore (com revestimentos anticorrosões para resistir à erosão da água do mar).
V. Vantagens do produto e considerações de seleção

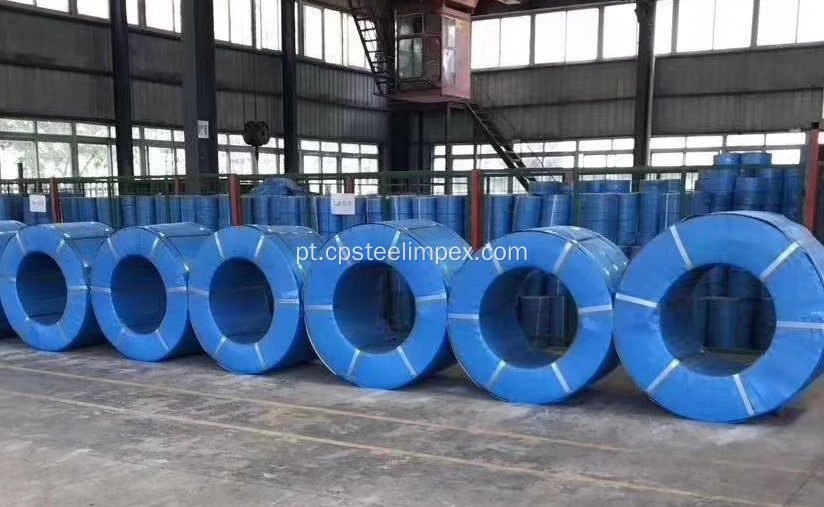

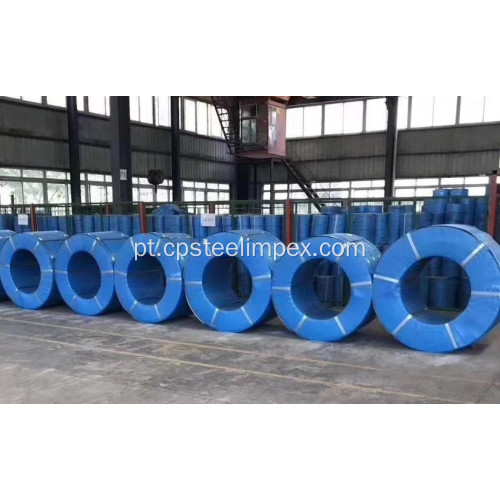

Vantagens: a alta capacidade de rolamento (força de ruptura de uma única fita de aço de 17,8 mm é de cerca de 350kn), a estabilidade do estresse a longo prazo (baixo relaxamento) e a construção conveniente (pode ser transportada em um carretel, adequado para equipamentos de tensionamento de tonelagem de grande pornente).
Notas:
Âncoras (como âncoras de clipes M17.8) e equipamento de tensionamento (tonelagem de macacos ≥ 400kn) das especificações correspondentes devem ser correspondidas;
Os fios de aço galvanizados ou com cobertura epóxi devem ser usados em ambientes ao ar livre ou corrosivos para prolongar a vida útil do serviço;
A tensão de tensionamento deve ser controlada durante a construção (geralmente 60% a 75% do valor padrão de força) para evitar o excesso de tensionamento e causando fraturas.
Essa especificação da cadeia de aço é usada principalmente em projetos em larga escala, com requisitos extremamente altos para capacidade e durabilidade devido à sua força ultra-alta e características de baixo relaxamento. É um dos principais materiais da moderna tecnologia protendida.17.8mm 2230 MPa PC Strand.
O Chunpeng Group é um fabricante líder e profissional de materiais de aço de concreto protendido (PC) , com mais de 30 anos de experiência no setor . Estamos comprometidos em fornecer produtos de alta qualidade e soluções inovadoras para projetos de infraestrutura e construção em todo o mundo. Nossos produtos principais são fios de aço para PC (fita de PC de resistência à tração ultra alta, fita de PC de resistência à tração normal), fita de PC não conduzida, fita de aço de PC galvanizada, fita de PC com pc pc galvanizada, fios de aço para a aço. Além dos produtos PC Strand, o Chunpeng Group também fornece sistemas de ancoragem protendidos e sistemas de montagem fotovoltaicos.
